Flexibele Safety Demo tijdens de empack
De functionaliteit van Safety Hot Swap is uiterst praktisch bij het ombouwen van modulaire machines tijdens het lopende productieproces – hiermee kan tijd worden bespaard en de productiviteit worden verhoogd. De implementatie vindt plaats via een op software-gebaseerde oplossing, waarmee afzonderlijke onderdelen of modules van een machine met een eigen veiligheids-CPU in- en uit het systeem kunnen worden geconfigureerd. Zonder extra hardware kunnen tot 70 sub stations met noodstopfunctie worden beheerd door een high level centrale safety controller.

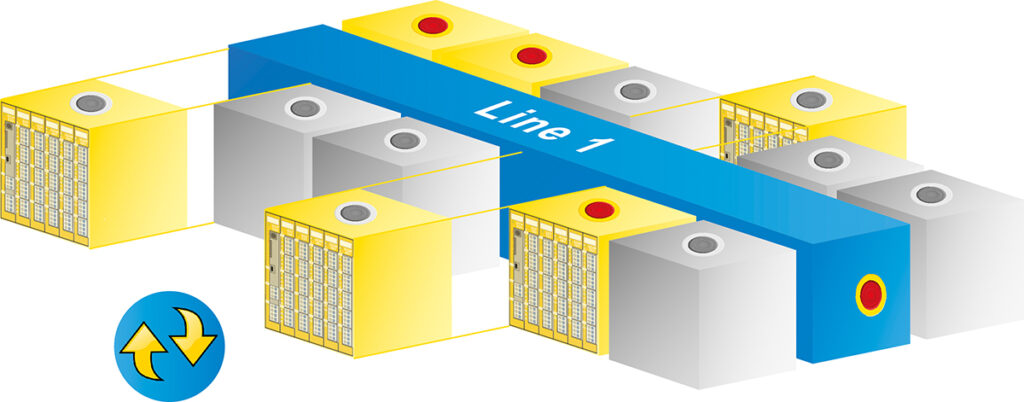

(alt txt: De uitgebreide veiligheids-toepassing wordt eenmaal geconfigureerd met alle mogelijke deelnemende units in het machinenetwerk, d.w.z. het hoeft alleen maar bekend te zijn hoeveel Safety-Slave-CPU’s in het productieproces worden gebruikt. Een exacte positie is niet meer nodig. De substations kunnen naar wens en in een breed scala aan opstellingen worden geassembleerd – zonder de veiligheids-toepassing te wijzigen.)

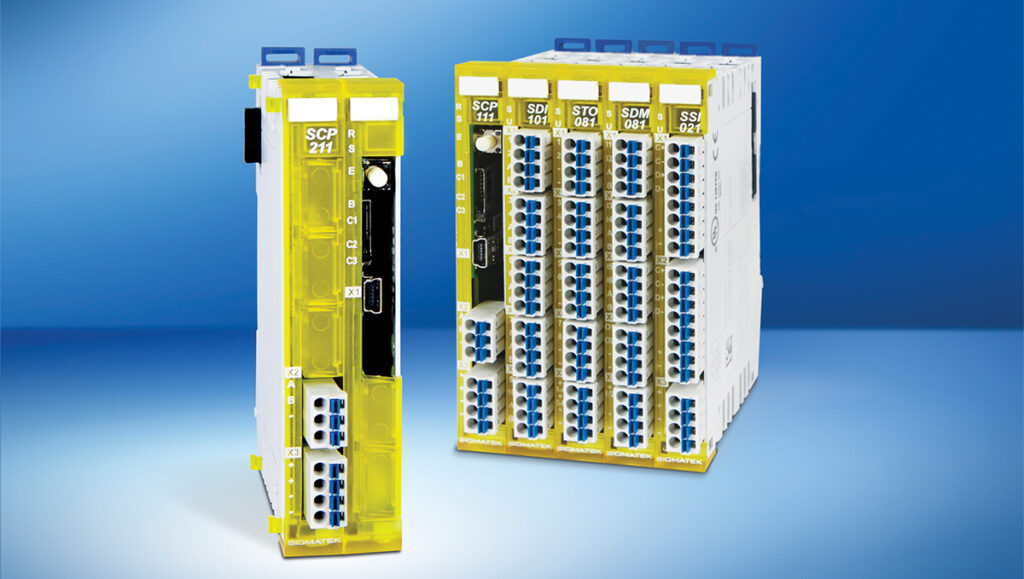

(alt txt: Naast de veiligheids besturing omvat het modulaire safety systeem in zakformaat (basismodule slechts 12,5 mm breed) verschillende digitale en analoge safe-I/O’s en aandrijvingen met veiligheidsfuncties.)
Voorwaarde voor hot swapping is dat de modulaire machine units zijn uitgerust met eigen veiligheids besturingen. Deze communiceren met de safety controller op een hoger niveau via de Varan Industrial Ethernet-bus. De centrale veiligheids besturing kan tot 70 optionele substations met noodstopfunctie beheren voor dynamische safety toepassingen (buscyclustijd 5 ms). In een flexibele veiligheids configuratie die op deze manier wordt gecreëerd, kunnen optionele systeem modules die zijn uitgerust met een geïntegreerde noodstop functie aan machines en systemen worden toegevoegd. Dat kan dan tijdens een lopend proces zonder opnieuw op te starten of te worden afgemeld en elders in het machinenetwerk opnieuw te worden geregistreerd. De dynamische verbinding wordt tot stand gebracht via een eenvoudig functiegericht inlog mechanisme – zonder hardware schakelaar.
SigmaControl is op 2 en 3 april te vinden op de Empack in de Brabanthallen ’s Hertogenbosch stand 3B01.
Meer informatie? Kijk op sigmacontrol.eu. of check https://www.youtube.com/watch?v=VXLOxyauvc0&t=79s
