De auto-tuning functie in de software tool LASAL van SIGMATEK versnelt de ingebruikname van servo assen voor de MDD 2000 enorm. In plaats van tijdrovende en meerdere aanpassingen van stroom-, snelheids- en positieregelaars, vindt deze nu plaats met één druk op de knop in de LASAL Engineering Software.
Automatische Controller Optimalisatie
Parametrisering is volledig geautomatiseerd in de plc en in de aandrijving zelf en omvat de gehele regelketen: de parameters voor de stroom-, snelheids-, positieregelaars en de feed forward control.
De MDD 2000 servo-aandrijving registreert de benodigde meetgegevens, en de plc voert de wiskundige evaluatie uit. Dit omvat Discrete Fourier Transformaties (DFT), waaronder de berekening van Bode-diagrammen met behulp van Sweep Frequency Response Analysis (SFRA), evenals het instellen, optimaliseren en valideren van de controller parameters volgens gespecificeerde criteria.

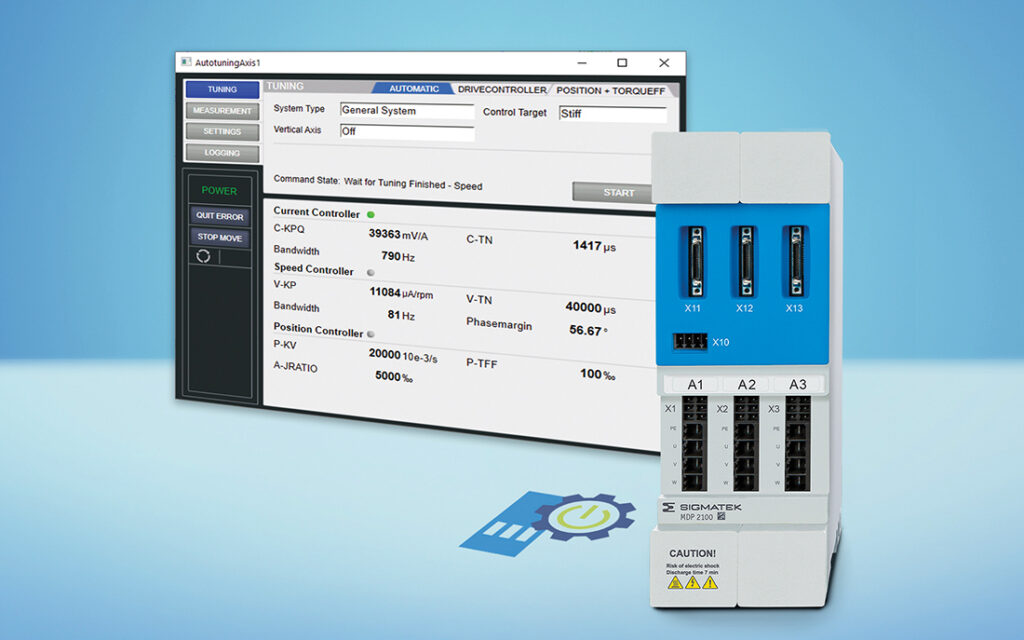

Voor de gebruiker is autotuning gemakkelijk toegankelijk via een visualisatie object (VOV). De te tunen besturings lus kan geselecteerd worden, waarna het afstembereik gedefinieerd wordt en de volledig automatische loop start. De afstemming wordt door het algoritme uitgevoerd zonder verdere tussenkomst van de gebruiker.
Synchrone afstemming van meerdere assen
In complexe machines is het vaak nodig om meerdere assen parallel te coördineren. Hier zorgt een hogere klasse in LASAL CLASS ervoor dat alle betrokken assen synchroon starten, hun metingen uitvoeren en vervolgens de nieuwe parameters ontvangen. Met auto-tuning is er een krachtig hulpmiddel beschikbaar waarmee machines sneller kunnen starten, de regelkwaliteit wordt verhoogt en bedieningsfouten voorkomen worden.
